Schieber setzen ohne Abstellen
Der Schieber ermöglicht das Absperren von Trinkwasserleitungen an jeder gewünschten Stelle.
Nicht nur einmalig für eine Baumaßnahme, sondern als langfristige, dauerhafte Lösung im Netz.
Der T-Valve Absperrschieber erspart Ihnen Zeit, Kosten und Ressourcen:
▸ Keine Betriebsunterbrechung
▸ kurze Einbauzeit
▸ Keine Entleerung der Leitung nötig, keine Spülverluste bei Wiederinbetriebnahme
▸ keine Fremdpartikel: Fräse schneidet kontrollierte Nut und entfernt kein Rohrstück
Im Video zeigen wir, wie das System funktioniert und welche Möglichkeiten sich daraus für Bestandsnetze ergeben.
Kein Entleeren, keine Versorgungsunterbrechung - Der Absperrschieber wird unter Druck in die bestehende Wasserversorgung integriert.
Ablauf: Schieber unter Druck setzen
① Vorbereitung des Rohres:
Die Rohre müssen ordentlich gesäubert werden.
Ein spezielles Band und Schmiermittel werden auf das Rohr aufgetragen und anschließend die Dichtungen auf das vorbereitete Rohr gelegt.

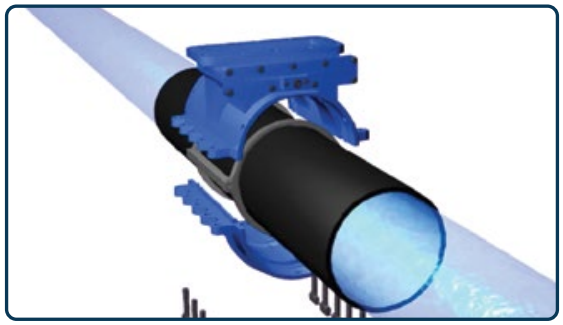

② Anbringen der Schellen
Sowohl die obere als auch die untere Schelle werden auf dem Rohr angebracht und mit den richtigen Befestigungselementen montiert.

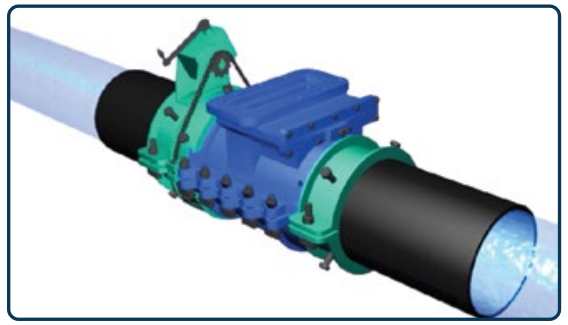

③ Installation der Endringe
Die Endringe werden auf beiden Seiten gegen die Schelle montiert.
Die Endringe werden während der Maßnahme vorübergehend installiert, damit sich der Schieber während des Schneidevorgangs in dem richtigen Winkel drehen kann.

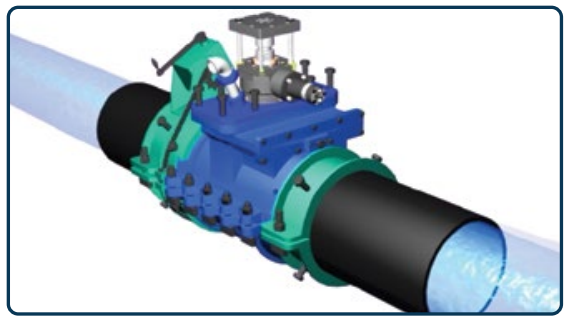

④ Anbringen des Bohrers

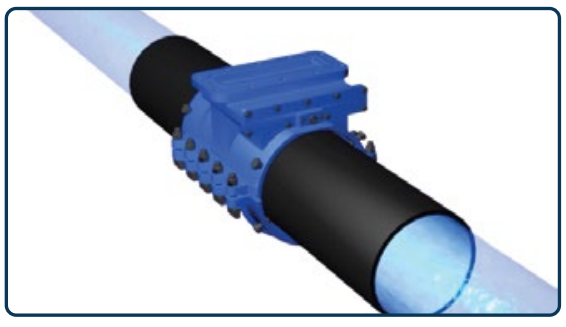

Der Bohrer wird auf die obere Halbschale des Schiebers gesetzt. Es wird eine Druckprüfung durchgeführt, um sicherzustellen, dass die Schelle korrekt montiert ist und keine Leckagen vorhanden sind.

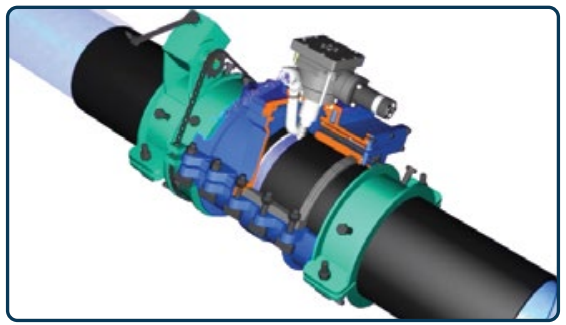

⑤ Schneiden des Rohres
Mit dem richtigen Schaftfräser wird der Bohrer abgesenkt und gedreht, so dass das Rohr geschnitten werden kann. Endringe werden verwendet, um sicherzustellen, dass der richtige Winkel für den Schnitt erreicht wurde.

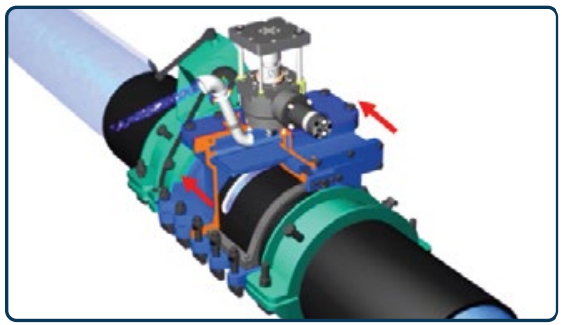

⑥ Hilfsabsperrung
Die Hilfsabsperrung wird betätigt, um den Hauptdruck von der oberen Halbschale zum Bohrgerät zu stoppen. Sobald die Hilfsabsperrung vollständig geschlossen ist, kann der Bohrer entfernt werden.
⑦ Ausbau des Bohrers
Durch die Hilfsabsperrung kann der Bohrer abgebaut werden.

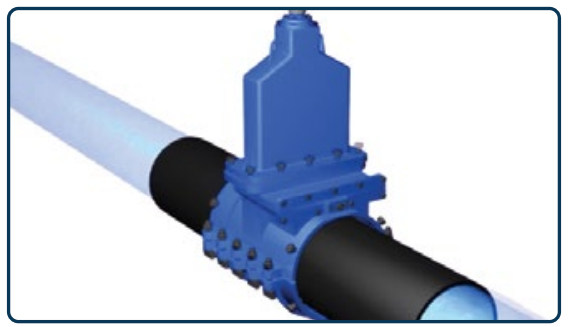

⑧ Anbringen des Schieberdoms
Alle provisorischen Befestigungen einschließlich der Endringe werden entfernt. Der Dom wird dann auf die obere Schelle aufgesetzt.

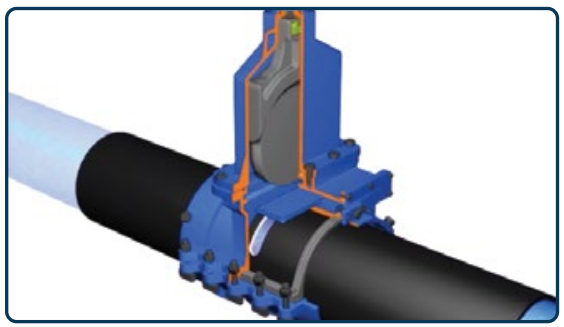

⑨ Hilfsabsperrung zurück ziehen
Die Hilfsabsperrung wird geöffnet, so dass der Keil in den Einschnitt der Rohrleitung gesenkt werden kann. In diesem Stadium sind alle Teile des Schiebers dem Hauptdruck ausgesetzt.

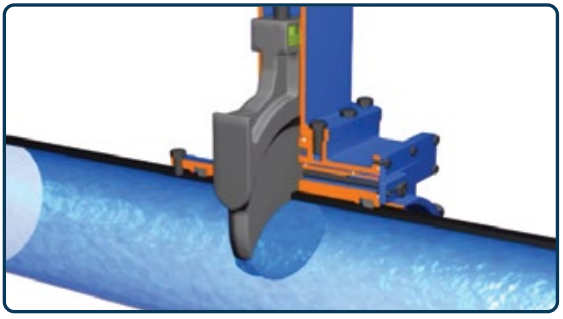

⑩ Betrieb des Absperrschiebers
Absenkung des Schieberkeils.
Der Schieberkeil wird in die Hauptleitung abgesenkt.
⑪ Absperren der Leitung
Der zweifache Dichtungsmechanismus wird gegen die Rohrinnenfläche gedrückt und so das Wasser gestoppt.
⑫ Abgeschlossene Montage

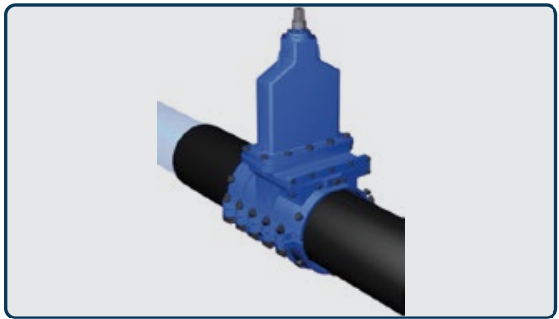

Die T-Valve ist voll funktionsfähig und kann jederzeit bedient werden.
Schieber Einbau - Fräsverfahren
• Durch den Fräserkern werden kleine Spähne erzeugt, die während des Vorgangs ausgespült werden.
• Bei Rohren mit ZM-Auskleidung ist es ein schonenderes Verfahren als mit einer Lochsäge.
• Die Stabilität des Rohres wird durch den kleinen Schnitt nicht beeinträchtigt.
Der Bohrer
Unser hydraulischer Bohrer wurde weiterentwickelt, um die Gesamthöhe des Bohrers zu verringern.
→ Komplett ausgefahren beträgt die Gesamtlänge des Bohrers 310mm
Produktlebensdauer
Unser Absperrschieber ist für den Einsatz bis PN16 geeignet.
Wasserverluste minimieren
➝ Keine Entleerung der Leitung nötig: Die Leitung bleibt in Betrieb, das Wasser bleibt im Rohr und wird weiter genutzt statt verschwendet.
➝ Keine Spülverluste bei Wiederinbetriebnahme.
➝ Vermeidung von Rohrbrüchen durch Druckstöße: Der Druck bleibt konstant, die Rohrstruktur geschont und ungewollte Wasserverluste vermieden.
