Schieber einbauen ohne Abstellen
Absperrschieber T-Valve

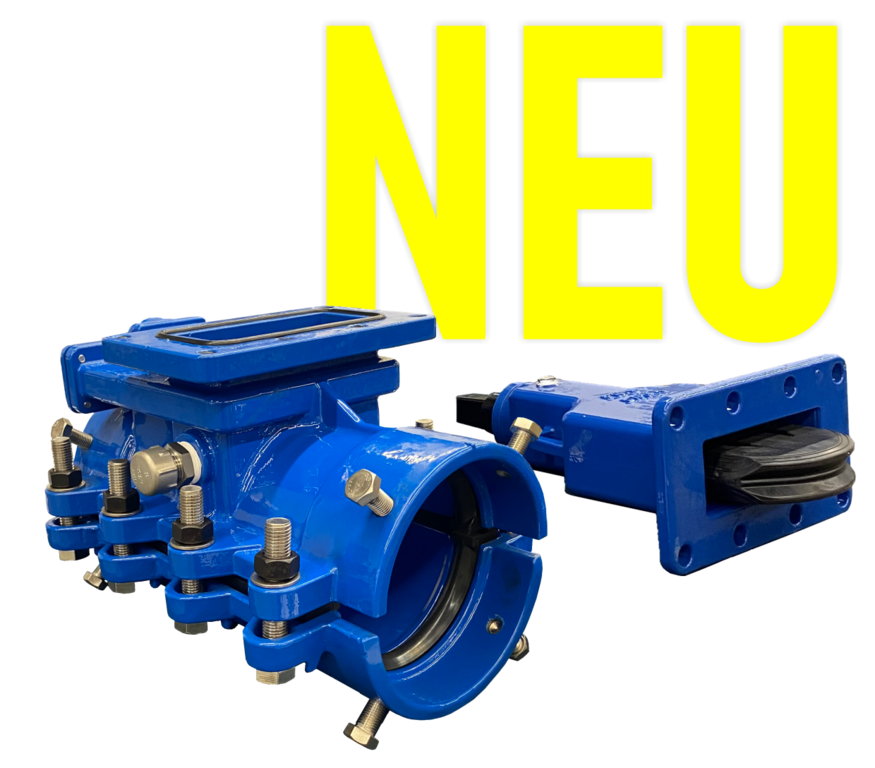

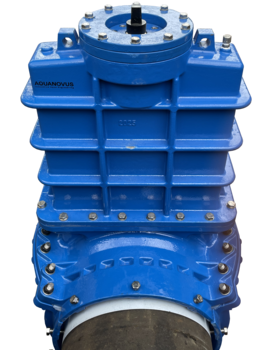

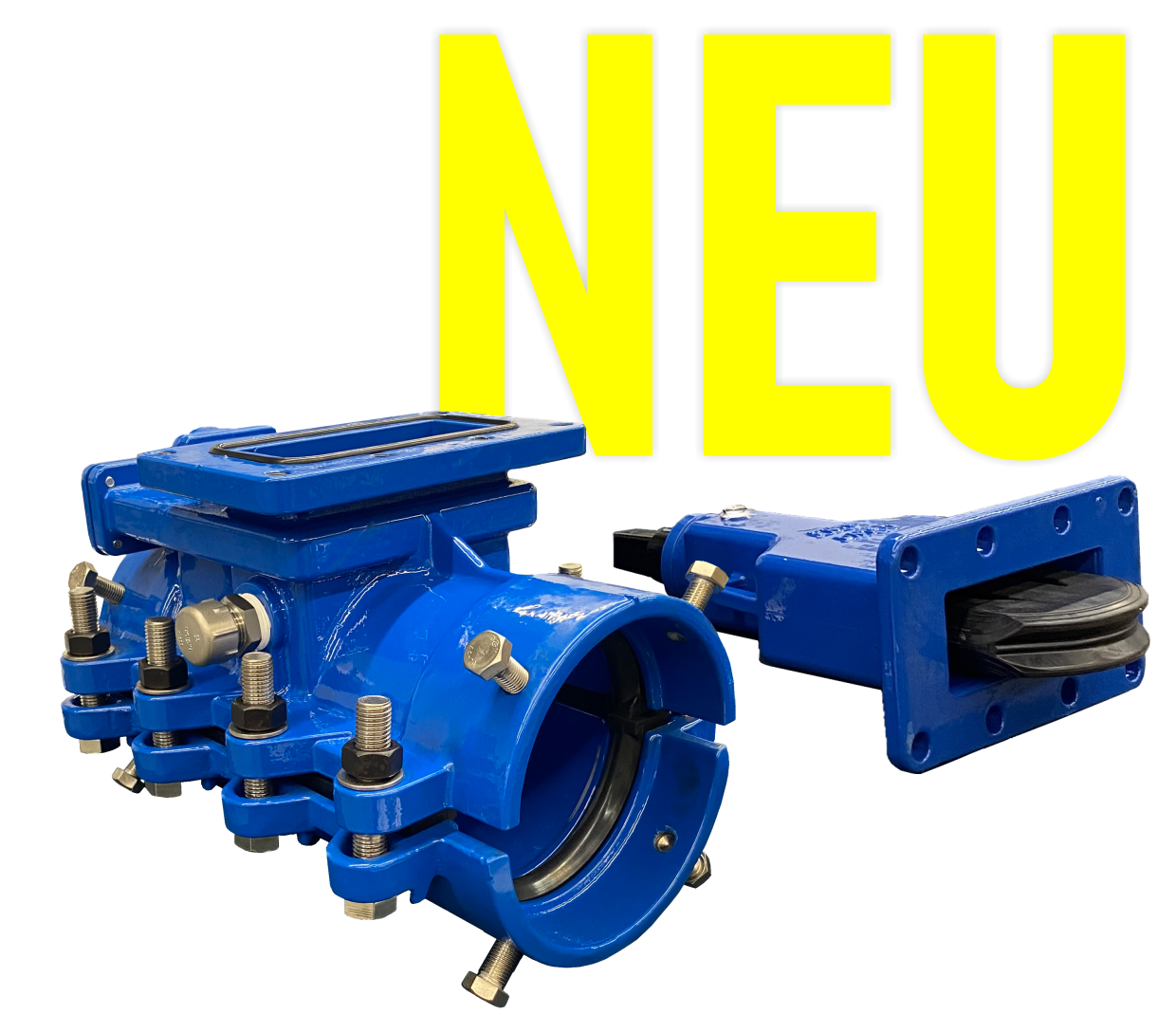

Der T-Valve ist ein moderner Absperrschieber, der unter Druck installiert wird, sofort funktional ist und dauerhaft im Netz verbleibt. Eine bahnbrechende Innovation, die einen nahtlosen Einbau des Absperrschiebers an jeder gewünschten Stelle ermöglicht, ohne die Wasserversorgung zu unterbrechen. Der Schieber ersetzt aufwendige Verfahren, bei denen Rohrabschnitte entfernt werden müssen, Entleerungen erforderlich sind und die Versorgung unterbrochen wird.
Nachträglicher Einbau eines vollwertigen Absperrschiebers – ohne Netzabschaltung, ohne Line Stopping, ohne Rohrtrennung.
• Größenbereich: DN 80 - DN 600
• Zulässiger Betriebsdruck: 16 bar Wasser
• Maximale Temperatur: 40 °C
• Verbindungstyp: Dichtschelle
• Bauform: Absperrschieber mit elastischem Sitz
• Beschichtung: Akzo Nobel Resicoat R-8– Eignung der Produkte für den Kontakt mit Trinkwasser
T-Valve Schieber - Vorteile
▸ kein Abschalten nötig → Schieber wird unter Druck montiert
▸ deutlich verringerte Einbauzeit → spart Zeit, Kosten und Ressourcen
▸ keine Fremdpartikel: Fräse schneidet kontrollierte Nut; entfernt kein Rohrstück → erhöht Netzintegrität
Die Armatur bleibt dauerhaft im Netz und ist sofort funktional – wie eine regulär verbaute Schieberarmatur
Absperrschieber Anwendung
Rohrbedingungen
Während der Produktentwicklungsphasen wurden verschiedene anspruchsvolle Rohrbedingungen berücksichtigt:
• Unrundung im Innendurchmesser des Rohres
• Unrundung des Außendurchmessers des Rohres
• Inkrustration
• für alle Rohrarten geeignet
• unterschiedliche Außen- und Innendurchmesser
• Begrenzter Arbeitsbereich mit eingreifenden Leitungen im Graben
Keilschieber Funktion
Der Keil

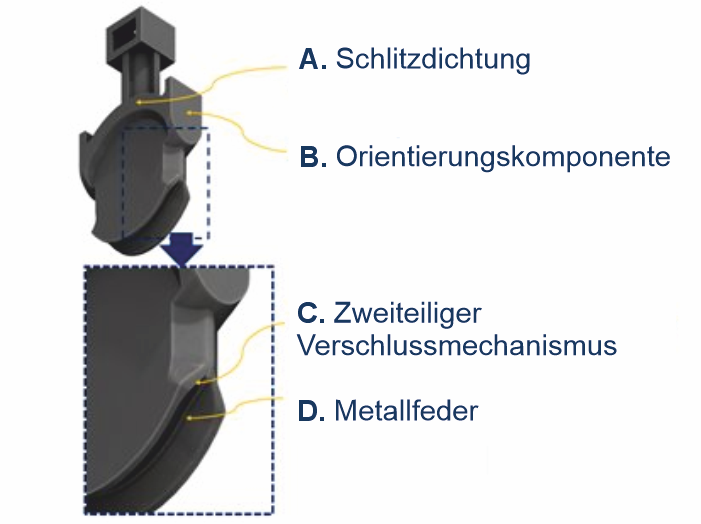

Das einzigartige Design des Keils ermöglicht das sichere Absperren verschiedener Rohrmaterialien und -bedingungen:
→ Rohre mit unebener Oberfläche
→ Rohre mit Zementauskleidung
Die Metallfeder ermöglicht eine horizontale Ausdehnung, wenn der Absperrkeil unter Druck steht.

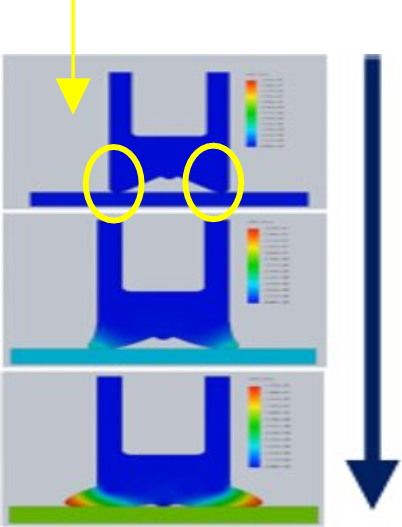

Dichtungspunkte

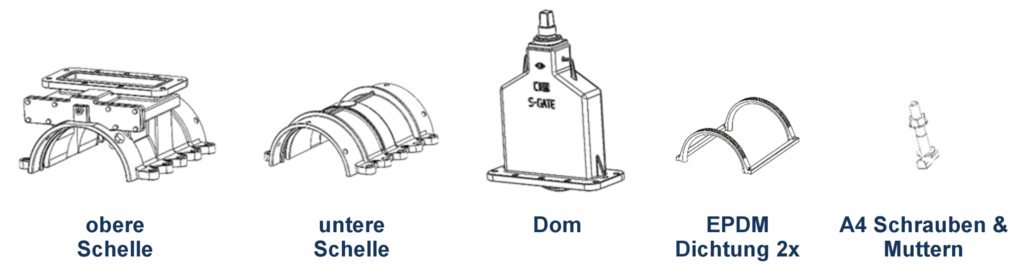

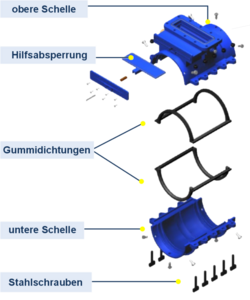

Absperrschieber Aufbau
• Der Schieber kann komplett in Einzelteile zerlegt werden. Der Dom und die Hilfsabsperrung sind unabhängig voneinander.
• Die Schieberkeile können auf Wunsch angepasst werden
• Der Dom kann unter Druck abgebaut werden, dadurch kann der Schieber ohne Versorgungsunterbrechung gewartet werden.
Schieber setzen ohne Abstellen
Kein Entleeren, keine Versorgungsunterbrechung - Der Absperrschieber wird unter Druck in die bestehende Wasserversorgung integriert.
① Vorbereitung des Rohres:
Die Rohre müssen ordentlich gesäubert werden.
Ein spezielles Band und Schmiermittel werden auf das Rohr aufgetragen und anschließend die Dichtungen auf das vorbereitete Rohr gelegt.

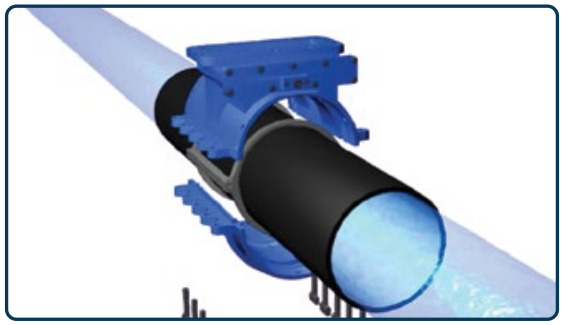

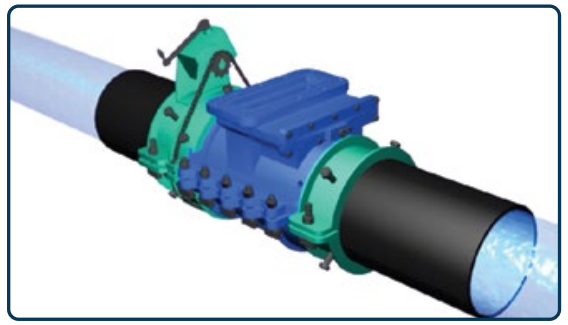

② Anbringen der Schellen
Sowohl die obere als auch die untere Schelle werden auf dem Rohr angebracht und mit den richtigen Befestigungselementen montiert.
③ Installation der Endringe
Die Endringe werden auf beiden Seiten gegen die Schelle montiert.
Die Endringe werden während der Maßnahme vorübergehend installiert, damit sich der Schieber während des Schneidevorgangs in dem richtigen Winkel drehen kann.

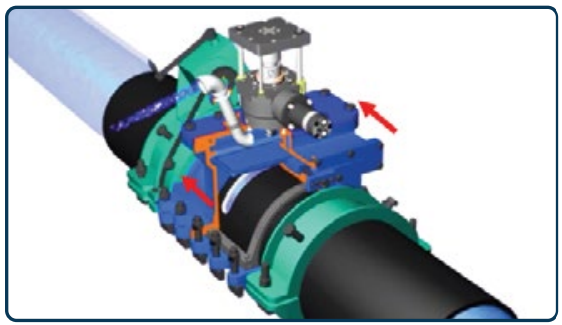

④ Anbringen des Bohrers
Der Bohrer wird auf die obere Halbschale des Schiebers gesetzt. Es wird eine Druckprüfung durchgeführt, um sicherzustellen, dass die Schelle korrekt montiert ist und keine Leckagen vorhanden sind.
⑤ Schneiden des Rohres
Mit dem richtigen Schaftfräser wird der Bohrer abgesenkt und gedreht, so dass das Rohr geschnitten werden kann. Endringe werden verwendet, um sicherzustellen, dass der richtige Winkel für den Schnitt erreicht wurde.
⑥ Hilfsabsperrung
Die Hilfsabsperrung wird betätigt, um den Hauptdruck von der oberen Halbschale zum Bohrgerät zu stoppen. Sobald die Hilfsabsperrung vollständig geschlossen ist, kann der Bohrer entfernt werden.
⑦ Ausbau des Bohrers
Durch die Hilfsabsperrung kann der Bohrer abgebaut werden.
⑧ Anbringen des Schieberdoms
Alle provisorischen Befestigungen einschließlich der Endringe werden entfernt. Der Dom wird dann auf die obere Schelle aufgesetzt.
⑨ Hilfsabsperrung zurück ziehen
Die Hilfsabsperrung wird geöffnet, so dass der Keil in den Einschnitt der Rohrleitung gesenkt werden kann. In diesem Stadium sind alle Teile des Schiebers dem Hauptdruck ausgesetzt.

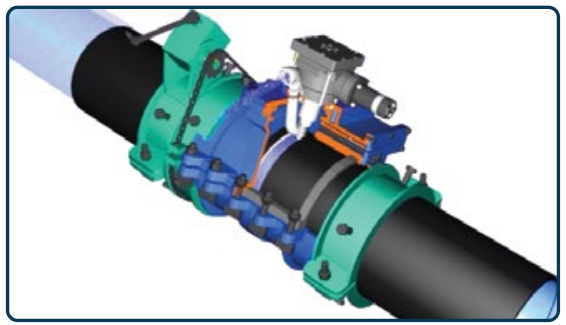

⑩ Betrieb des Absperrschiebers
Absenkung des Schieberkeils.

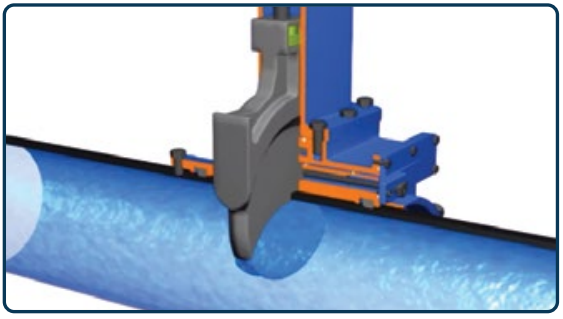

Der Schieberkeil wird in die Hauptleitung abgesenkt.

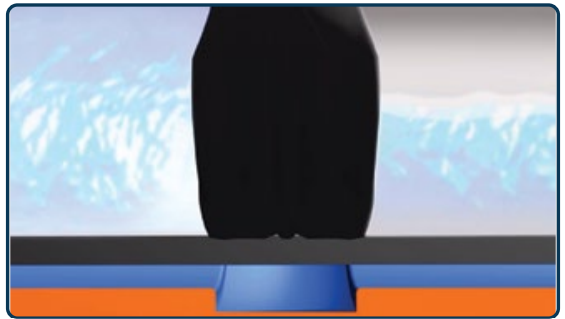

⑪ Absperren der Leitung

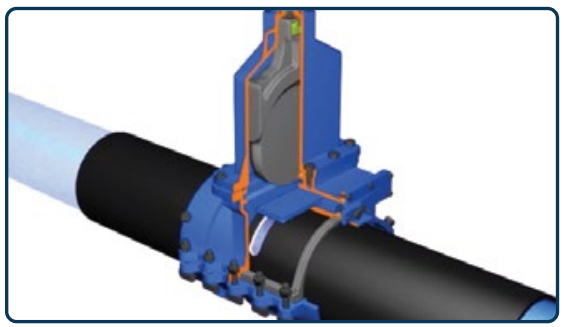

Der zweifache Dichtungsmechanismus wird gegen die Rohrinnenfläche gedrückt und so das Wasser gestoppt.

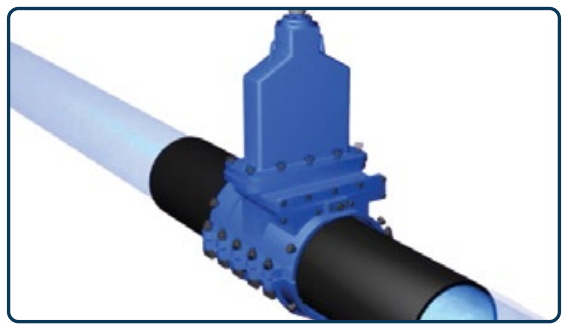

⑫ Abgeschlossene Montage
Die T-Valve ist voll funktionsfähig und kann jederzeit bedient werden.
Schieber Einbau - Fräsverfahren

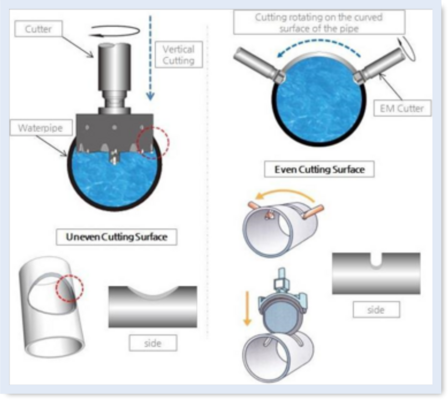

• Durch den Fräserkern werden kleine Spähne erzeugt, die während des Vorgangs ausgespült werden.
• Bei Rohren mit ZM-Auskleidung ist es ein schonenderes Verfahren als mit einer Lochsäge.
• Die Stabilität des Rohres wird durch den kleinen Schnitt nicht beeinträchtigt.
Der Bohrer
Unser hydraulischer Bohrer wurde weiterentwickelt, um die Gesamthöhe des Bohrers zu verringern.
→ Komplett ausgefahren beträgt die Gesamtlänge des Bohrers 310mm
Produktlebensdauer
Unser Absperrschieber ist für den Einsatz bis PN16 geeignet.
Wasserverluste minimieren
➝ Keine Entleerung der Leitung nötig: Die Leitung bleibt in Betrieb, das Wasser bleibt im Rohr und wird weiter genutzt statt verschwendet.
➝ Keine Spülverluste bei Wiederinbetriebnahme.
➝ Vermeidung von Rohrbrüchen durch Druckstöße: Der Druck bleibt konstant, die Rohrstruktur geschont und ungewollte Wasserverluste vermieden.

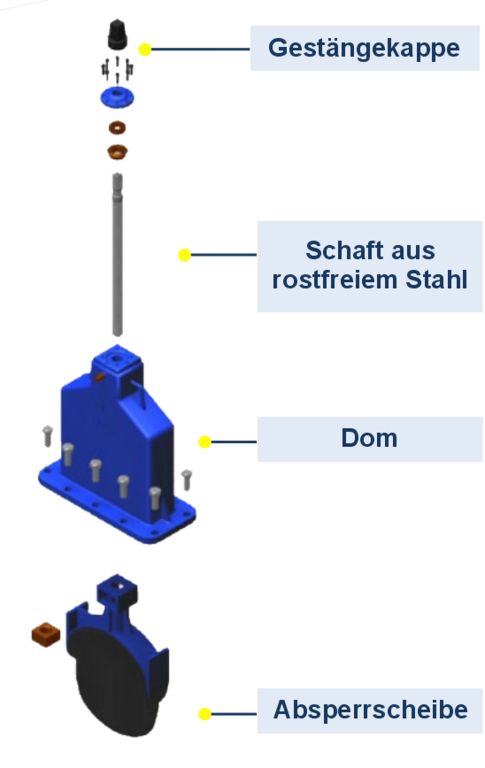

Aufbau des Schiebers

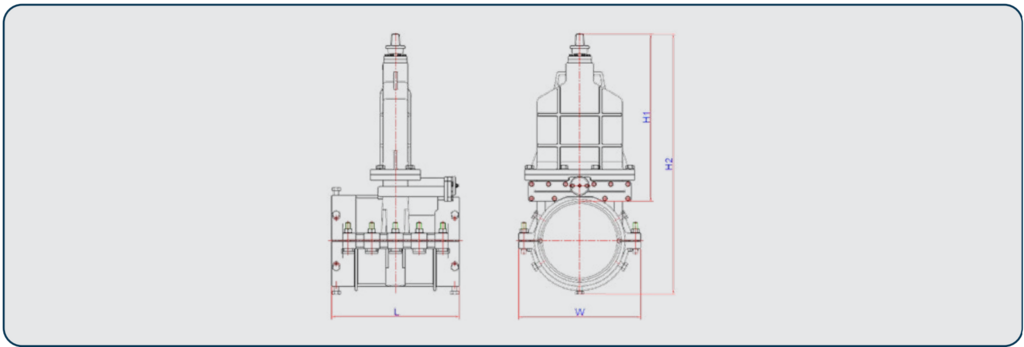

Absperrschieber T-Valve - Dimensionen
Der Absperrschieber ist ab sofort in DN80 bis einschließlich DN600 erhältlich und ausgelegt für 16 bar Wasser.
| DN | ⌀ Anzahl der Umdrehungen | Baulänge (L) | Weite (W) | Höhe (H1) | Höhe insg. (H2) |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| 80 | 32 | 398 | 233 | 352 | 469 |
| 100 | 39 | 398 | 274 | 433 | 573 |
| 125 | 41 | 422 | 303 | 464 | 631 |
| 150 | 45 | 448 | 331 | 498 | 692 |
| 200 | 56 | 450 | 389 | 563 | 811 |
| 225 | 66 | 520 | 444 | 638 | 940 |
| 250 | 67 | 520 | 444 | 638 | 940 |
| 300 | 68 | 540 | 514 | 711 | 1084 |
| 350 | 73 | 650 | 598 | 833 | 1398 |
| 375 | 78 | 680 | 727 | 970 | 1583 |
| 400 | 78 | 680 | 727 | 970 | 1583 |
| 450 | 88 | 770 | 814 | 1082 | 1768 |
| 500 | 83 | 850 | 898 | 1221 | 1982 |
| 600 | 79 | 850 | 978 | 948 | 1808 |
Schellenbereich (Außendurchmesser)
Die T-Valve Schellen wurden für verschiedene Rohre mit unterschiedlichem Außendurchmesser entwickelt.
| DN | Gussrohr | Stahlrohr | PE-Rohr | AZ-Rohr | AZ-Rohr |
|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm |
| 80 | 95 - 101 | 86 - 92 | x | x | x |
| 100 | 115 - 121 | 111 - 117 | 107 - 113 | 119 - 125 | 128 - 135 |
| 125 | 141 -147 | 136 - 142 | x | x | x |
| 150 | 167 - 173 | 162 - 168 | 157 - 163 | 174 - 180 | 180 - 186 |
| 200 | 219 - 225 | 213 - 219 | 222 - 238 | 229 - 235 | 236 - 242 |
| 225 | x | x | x | 256 - 262 | 265 - 271 |
| 250 | 271 - 277 | 264 - 270 | 277 - 283 | 282 - 290 | 290 - 298 |
| 300 | 323 - 329 | 315 - 321 | x | 341 - 353 | 352 - 360 |
| 350 | 375 - 381 | 352 - 358 | x | x | x |
| 375 | x | x | x | 425-433 | x |
| 400 | 425 - 433 | 402 - 410 | 396 - 404 | x | x |
| 450 | 476 - 484 | 453 - 461 | 446 - 454 | 504 - 512 | 512 - 520 |
| 500 | 528 - 536 | 504 - 512 | x | x | x |
| 600 | 610 - 635 | x | x | TBA | TBA |

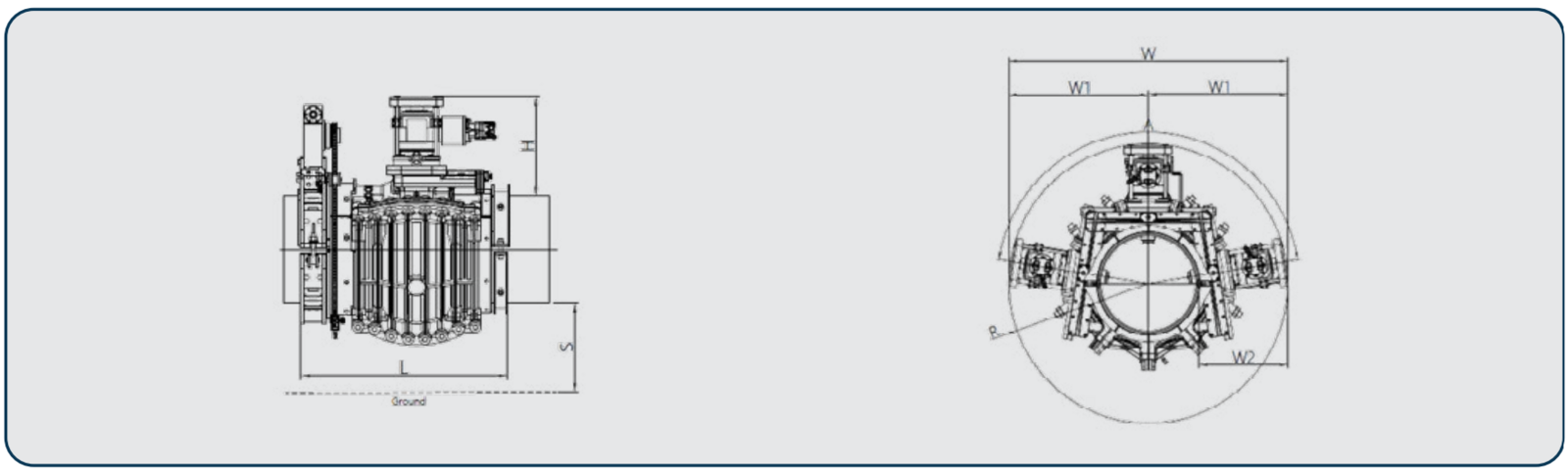

Platzbedarf für den T-Valve Absperrschieber
| DN | W | W1 | W2 | L | S(min) | H |
|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | mm | mm |
| 80 | 760 | 380 | 330 | 700 | 300 | 340 |
| 100 | 770 | 385 | 330 | 700 | 300 | 340 |
| 125 | 800 | 400 | 330 | 730 | 300 | 340 |
| 150 | 840 | 420 | 330 | 750 | 300 | 340 |
| 200 | 900 | 450 | 340 | 750 | 300 | 340 |
| 225 | 970 | 485 | 355 | 820 | 300 | 345 |
| 250 | 970 | 485 | 355 | 820 | 300 | 345 |
| 300 | 1040 | 520 | 355 | 840 | 300 | 348 |
| 350 | 1080 | 540 | 360 | 950 | 300 | 348 |
| 375 | 1580 | 790 | 575 | 980 | 400 | 575 |
| 400 | 1580 | 815 | 575 | 1070 | 400 | 575 |
| 450 | 1680 | 840 | 570 | 1150 | 400 | 575 |
| 500 | 1680 | 840 | 570 | 1150 | 400 | 575 |
| 600 | 1800 | 900 | 585 | 1180 | 300 | 575 |
