_{^{Flanschfußbogen N-Stück 90°}}

N-Stück

Thelen N-Stück mit Flanschabgang (Fußkrümmer) hergestellt aus Duktilguss GJS-400/500 (DIN1693 GGG-40/50). Ausführung nach EN 545, mit Flanschanschluss nach EN 1092-2 (ISO 7005-2). Epoxy Beschichtung (Resicoat®) nach EN 14901 (DIN 30677-2). Sonderformstücke jederzeit auf Anfrage verfügbar. Der Flanschfußbogen ist erhältlich in den Dimensionen DN 50 bis DN 1200. Maße können je nach Verfügbarkeit abweichen.

Anfrage

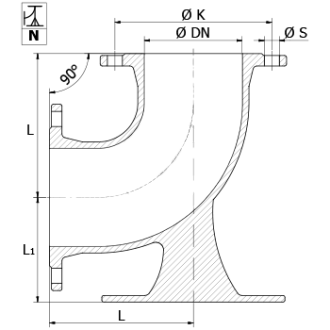

flanschfussbogen n-stueck mit flanschabgängen

Artikel	PN	ø DN [mm]	L [mm]	L1 [mm]	KG
N 50	PN10/16	50	150	90	12
N 65	PN10/16	65	165	100	12
N 80-4	PN10	80	165	110	12
N 80	PN10/16	80	165	110	12
N 100	PN10/16	100	180	125	17
N 125	PN10/16	125	200	140	22
N 150	PN10/16	150	220	160	30
N 200	PN10	200	260	190	46
N 250	PN10	250	350	225	74
N 300	PN10	300	400	255	104
N 350	PN10	350	450	290	138
N 400	PN10	400	500	320	178
N 450	PN10	450	550	355	235
N 500	PN10	500	600	385	286
N 600	PN10	600	700	450	432
N 700	PN10	700	800	480	680
N 800	PN10	800	900	540	890
N 900	PN10	900	1000	645	1160
N 1000	PN10	1000	1100	710	1580
N 1200	PN10	1200	1300	845	2430
N 200	PN16	200	260	190	46
N 250	PN16	250	350	225	74
N 300	PN16	300	400	255	104
N 350	PN16	350	450	290	142
N 400	PN16	400	500	320	186
N 450	PN16	450	550	355	246
N 500	PN16	500	600	385	314
N 600	PN16	600	700	450	480
N 700	PN16	700	800	480	705
N 800	PN16	800	900	540	870
N 900	PN16	900	1000	645	1260
N 1000	PN16	1000	1100	710	1680
N 1200	PN16	1200	1300	845	2610
