Bauchschelle aus Guss
Die Bauchschelle Typ T-Quick Zwo ist der Problemlöser für undichte Muffen.

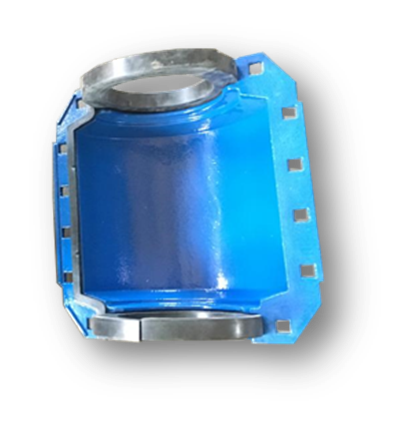

Zwei Dichtsysteme sorgen für die Abdichtung, seitlich eingeklebte Dichtleisten und stirnseitig zwei für den Spannbereich zugeschnittene Dichtringe.

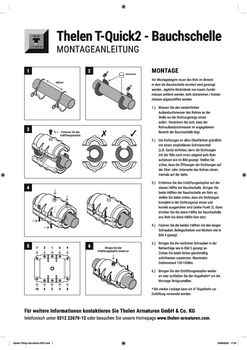

Diese werden bei der Montage einfach in die dafür im Gusskörper vorgesehene Aussparung gelegt. Für die Schrauben sind spezielle Formen eingearbeitet, sodass diese von beiden Seiten eingesetzt werden können. Die Schrauben gibt es wahlweise in feuerverzinkter Ausführung oder mit VA- Schrauben und
CuNiSi-Mutter.

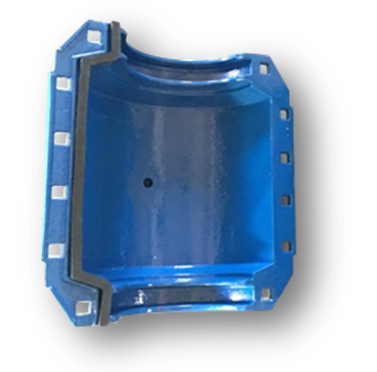

Im Gusskörper ist ein Gewindeabgang eingearbeitet, sodass während der Montage unter Druck das Wasser über den Abgang ablaufen kann. Dies ermöglicht zum einen die Montage unter Druck und gleichzeitig wird über den Abgang gespült.
Gussrohr DN 100, Arbeitsdruck 10 Bar
Defekte Muffe kurz vor einem Bogen
T-Quick wurde innerhalb von 20 Minuten
komplett montiert und ist dicht
Gussrohr DN 80, Arbeitsdruck 14 Bar
Undichte Muffenverbindung, Leitung
musste in Betrieb bleiben T-Quick mit
Gewindestutzen zum Ableiten des
Wassers wurde unter Druck montiert
| DN | Bereich in mm | Innendurchmesser der Kapsel in mm | Länge der Kapse | Gesamtlänge in mm | Gewicht in KG | Artikel-Nr. V2A |
|---|---|---|---|---|---|---|
| 80 | 83-100 | 216 | 286 | 434 | 30 | BTQZ80V |
| 100 | 112-130 | 246 | 286 | 434 | 33 | BTQZ100V |
| 125 | 138-153 | 275 | 318 | 433 | 38 | BTQZ126V |
| 125 | 145-158 | 275 | 318 | 433 | 38 | BTQZ126V |
| 150 | 166-183 | 318 | 318 | 433 | 39 | BTQZ150V |
| 200 | 216-234 | 361 | 286 | 434 | 49 | BTQZ202V |
| 250 | 258-275 | 445 | 400 | 560 | 75 | BTQZ251V |
| 275 | 273-291 | 488 | 450 | 621 | 90 | BTQZ275V |
| 300 | 324-340 | 530 | 500 | 669 | 105 | BTQZ300V |
