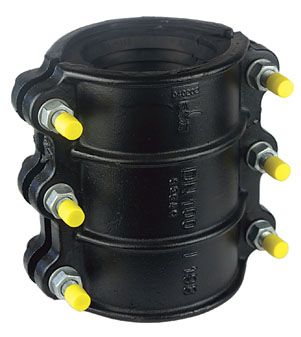

Rohrbruchdichtschelle ohne Abgang Typ RDS 12
Zweiteielige Rohrbruchdichtschelle aus Guss zur schnellen, einfachen und sicheren Reparatur an Rohrleitungen unter Druck. Sie haben die Wahl zwischen verzinkten Schrauben und Schrauben aus Edelstahl. Die Dichtung ist wahlweise aus EPDM oder NBR.
| Rohr DN | Bereich mm | Baulänge mm | Artikel-Nr. verzinkt | Artikel-Nr. V2A | Gewicht kg | Schrauben |
|---|---|---|---|---|---|---|
| 40 | 44 - 52 | 200 | 010050 | 010050V | 5.6 | M12x60 |
| 40 | 54 - 61 | 200 | 010051 | 010051V | 5.6 | M12x60 |
| 50 | 60 - 68 | 200 | 010052 | 010052V | 5.75 | M12x60 |
| 60/65/70 | 76 - 87 | 240 | 010053 | 010053V | 8.25 | M12x60 |
| 80 | 89 - 98 | 205 | 010054 | 010054V | 8.5 | M16x90 |
| 80 | 95 - 108 | 205 | 010055 | 010055V | 8.5 | M16x90 |
| 100 | 108 - 118 | 240 | 010056 | 010056V | 10.55 | M16x90 |
| 100 | 116 - 128 | 240 | 010057 | 010057V | 10.55 | M16x90 |
| 125 | 133 - 144 | 245 | 010058 | 010058V | 12.55 | M16x90 |
| 125 | 142 - 153 | 245 | 010059 | 010059V | 12.55 | M16x90 |
| 150 | 159 - 172 | 300 | 010060 | 010060V | 19.05 | M16x110 |
| 150 | 168 - 184 | 300 | 010061 | 010061V | 19.05 | M16x110 |
| 175 | 193 - 205 | 405 | 010062 | 010062V | 31.5 | M16x110 |
| 200 | 214 - 225 | 405 | 010063 | 010063V | 30.7 | M16x110 |
| 250 | 267 - 274 | 460 | 010065 | 010065V | 42.5 | M20x140 |
| 300 | 315 - 326 | 500 | 010068 | 010068V | 75 | M20x140 |
