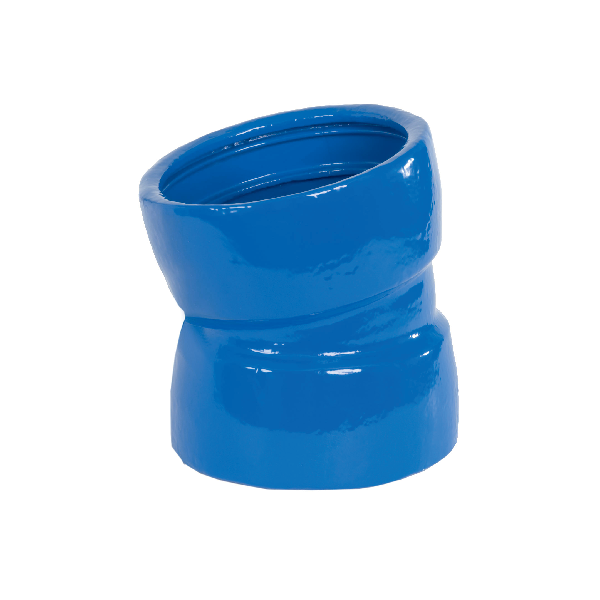

Doppelmuffenbogen 11¼° (MMK 11¼°) PN10/16
Thelen Tyton Formstücke hergestellt aus Duktilguss GJS-400/500 (DIN1693 GGG-40/50). Ausführung nach EN 545. Epoxy Beschichtung (Resicoat®) nach EN 14901 (DIN 30677-2).
Sonderformstücke jederzeit auf Anfrage verfügbar. Maße können je nach Verfügbarkeit abweichen.
| Artikel | PN | ø DN [mm] | ø DB [mm] | L [mm] | KG |
|---|---|---|---|---|---|
| MMK 80-11¼˚ | PN10/16 | 80 | 98 | 30 | 7 |
| MMK 100-11¼˚ | PN10/16 | 100 | 118 | 30 | 8 |
| MMK 125-11¼˚ | PN10/16 | 125 | 144 | 35 | 11 |
| MMK 150-11¼˚ | PN10/16 | 150 | 170 | 40 | 14 |
| MMK 200-11¼˚ | PN10/16 | 200 | 222 | 45 | 20 |
| MMK 250-11¼˚ | PN10/16 | 250 | 274 | 55 | 28 |
| MMK 300-11¼˚ | PN10/16 | 300 | 326 | 55 | 37 |
| MMK 350-11¼˚ | PN10/16 | 350 | 378 | 60 | 45 |
| MMK 400-11¼˚ | PN10/16 | 400 | 429 | 65 | 56 |
| MMK 450-11¼˚ | PN10/16 | 450 | 477 | 70 | 80 |
| MMK 500-11¼˚ | PN10/16 | 500 | 532 | 75 | 87 |
| MMK 600-11¼˚ | PN10/16 | 600 | 635 | 85 | 120 |
| MMK 700-11¼˚ | PN10/16 | 700 | 738 | 95 | 200 |
| MMK 800-11¼˚ | PN10/16 | 800 | 842 | 110 | 260 |
| MMK 900-11¼˚ | PN10/16 | 900 | 948 | 120 | 290 |
| MMK 1000-11¼˚ | PN10/16 | 1000 | 1048 | 130 | 490 |
| MMK 1200-11¼˚ | PN10/16 | 1200 | 1255 | 150 | 760 |
